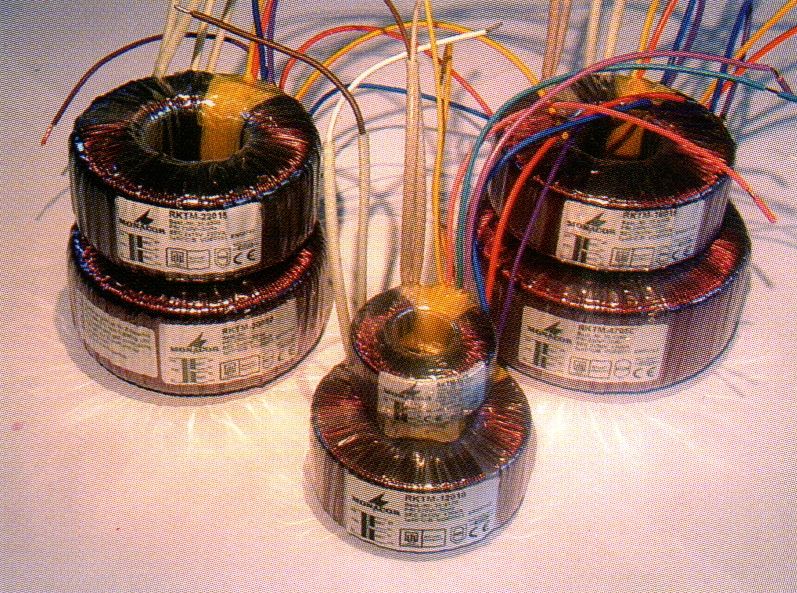

TRANSFORMATORI

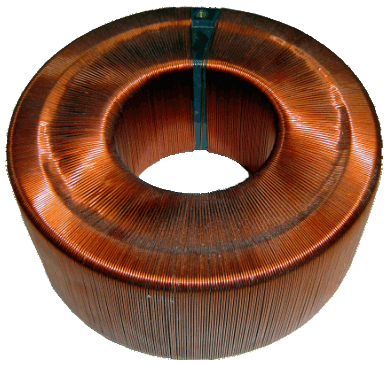

Prvi transformator napravio je u prvoj polovici 19. stoljeća Michael Faraday, zasigurno najveći eksperimentalni fizičar svog vremena, jezgra tog prvog transofmatora imala je oblik toroida.

Stotinjak godina nakon Faradaya toroidni transformatori pokazali su se kao nezamjenjivi u inžinjerstvu, računalnim sistemima, telekomunikacijskim sistemima, audio sistemima, rasvijeti(halogena i LED)...


Prednosti toroidnih transformatora:
  • Visoka električna efikasnost
  • Niska razina šuma
  • Malo polje radijacije
  • Niska distorzija
  • Minimalno magnetsko rasipanje
  • Mala struja magnetiziranja
  • Odlično raspoređenje grijanja
  • Jednostavna zaštita (oklop)
  • Prilagodivost prostoru
  • Praktične dimenzije i masa
  • Jednostavno pričvršćivanje
  • Prihvatljiva cijena
Našu proizvodnju toroidnih transformatora karakterizira:
  • Višegodišnje proizvodno iskustvo osnaženo vlastitim softwareom i tehnologijom(strojevima) za namatanje 'Herbert Ruff', Njemačka
  • Uporaba visokokvalitetnih materijala za izradu transformatora
  • Serijska proizvodnja trafoa na 12V u snagama od 20-500VA
  • Serijska proizvodnja trafoa na 24V u snagama od 20-350VA
  • Mogućnost i iskustvo izrade transformatora maksimalne snage od 3000VA bez obzira na napone sekundara
  • Mogućnost i iskustvo izrade transformatora u kućištu zalivenom epoksidnom masom
  • Transforamtori se, po želji, mogu isporučivati sa montažnim priborom ili zatvoreni u zaštitne odnosno ukrasne kutije

* Transformatori namijenjeni za halogenu rasvijetu

* Transformatori namijenjeni elektronici i elektrotehnici

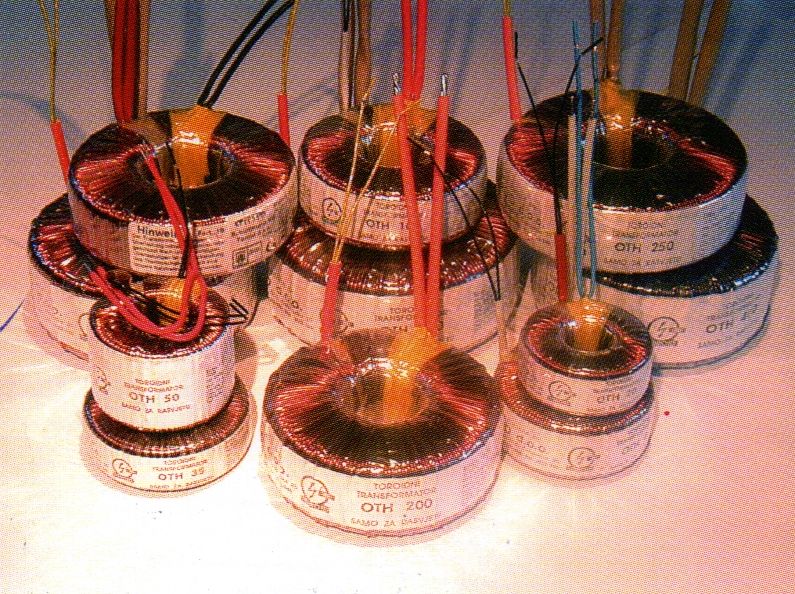

Transformatori za halogenu rasvijetu proizvode se u snagama od 20VA do 500VA.
Na primaru je ugrađen termoprekidač koji trafo, u slućaju da se pretjerano zagrije, automatski isključi.
Nakon hlađenja se ponovno automatski uključi.

Transformatori za industrijsku elektroniku(pojačala, punjače, pretvarače, UPS uređaje...) proizvode se u snagama 20VA do 7000VA.
Broj izvoda(primarnih i sekundarnih) te njihova duljina rade se prema zahtijevu kupca.
VDE 0551(EN 607442)
  • Napon primara: 230V
  • Napon sekundara: 11,5V
  • S termičkom zaštitom
* CJENIK
SNAGA (VA) Šifra Cijena (kn/kom) Ø (mm) h (mm) Težina (kg)
20 2000 76,00 64 31 0,36
35 2001 85,00 75 33 0,47
50 2002 90,00 83 33 0,64
60 2003 100,00 80 40 0,70
75 2004 117,00 95 35 0,90
105 2005 137,00 98 41 1,14
125 2006 149,00 98 47 1,36
150 2007 161,00 100 47 1,70
200 2008 201,00 125 46 2,40
250 2009 229,00 127 48 2,60
300 2010 265,00 132 52 2,95
350 2011 289,00 132 52 3,15
400 2012 317,00 140 55 3,40
450 2013 343,00 140 65 3,80
500 2014 362,00 144 66 4,20

Za veće količine odobravamo poseban popust!

OSNOVNE KARAKTERISTIKE:
  • Minimalne dimenzije
  • Mala težina u odnosu na snagu
  • Minimalno rasipanje magnetskog toka
  • Minimalan utjecaj na uređaje u neposrednoj blizini
  • Minimalno brujanje
  • Izuzetno mali gubitci
  • Malo povišenje napona sekundara u praznom hodu

Za pričvršćivanje transforamtora nudimo Vam montažni pribor koji se sastoji od dvije pločice od specijalne gume(2) i jedne metalne pločice(1).
Pomoću ovog pribora, transformator se jednim vijkom fiksira za podlogu. Cijena ovog pribora je 4,44 kn/kom. (Vijak nije u kompletu)

Napomena: Cijenik vrijedi od 10.05.2011. Zadržavamo pravo na izmjene. Cijene su bez PDV-a.
VDE 0551(EN 60742)
Izrada transformatora prema zatijevima kupca vezanih uz:
  • Snagu
  • Prijenosne omjere
  • Broj primarnih namota
  • Broj sekundarnih namota
  • Dimenzije
  • Dužinu izvoda
  • Zagrijavanje
* CJENIK
SNAGA (VA) Cijena (kn/kom) Ø (mm) h (mm) Težina (kg)
20 88,00 64 31 0,36
35 100,50 75 33 0,47
50 108,50 83 33 0,64
60 123,00 80 40 0,70
75 147,00 95 35 0,90
100 175,50 98 41 1,14
125 191,00 98 47 1,36
150 208,00 100 47 1,70
200 238,00 125 46 2,40
250 275,50 127 48 2,60
300 324,00 132 52 2,95
350 354,70 132 52 3,15
400 393,00 140 55 3,40
450 428,00 140 65 3,80
500 452,00 144 66 4,20
600 523,00 136 72 4,60
750 603,70 147 77 5,50
1000 774,50 160 85 7,30
1250 905,00 170 89 8,50
1500 984,00 175 95 9,60

Cijene se odnose na transformatore s jednim primarnim i jednim sekundarnim namotom.
Za transformatore sa više izvoda, odnosno namota, cijena se uvećava za cca. 10% po izvodu.
Za veće količine odobravamo poseban popust!

OSNOVNE KARAKTERISTIKE:
  • Minimalne dimenzije
  • Mala težina u odnosu na snagu
  • Minimalno rasipanje magnetskog toka
  • Minimalan utjecaj na uređaje u neposrednoj blizini
  • Minimalno brujanje
  • Izuzetno mali gubitci
  • Malo povišenje napona sekundara u praznom hodu

Za pričvršćivanje transforamtora nudimo Vam montažni pribor koji se sastoji od dvije pločice od specijalne gume(2) i jedne metalne pločice(1).
Pomoću ovog pribora, transformator se jednim vijkom fiksira za podlogu. Cijena ovog pribora je 4,44 kn/kom. (Vijak nije u kompletu)

Napomena: Cijenik vrijedi od 10.05.2011. Zadržavamo pravo na izmjene. Cijene su bez PDV-a.
Kada to zahtijevaju atmosferilije ili okoljni mediji(kod semafora, svjetlosnog označavanja aerodromske piste ili zbog vojne namjene) transformatori se stavljaju u kutije od poliamida i zalijevaju specijalnom poliuretanskom masom.
Bijele kutije
  • male: trafoi do 100VA
  • srednje: trafoi do 250VA
  • velike: trafoi do 500VA
Crne kutije
  • male: trafoi do 100VA
  • srednje: trafoi do 250VA
  • velike: trafoi do 500VA
Krom i gold kutije
  • male: trafoi do 125VA
  • velike: trafoi do 400VA
